風力発電のボルト締め用 ボルトテンショナー

HOME > ボルトテンショナー TOP > 風力発電用ボルトテンショナー 2024新型

風力タービン用 ボルトテンショナーの特長

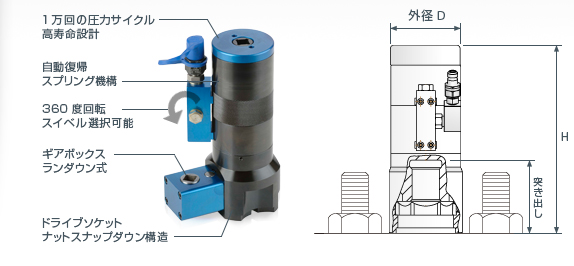

ボルトテンショナーの寸法・仕様

ボルトテンショナー シングル型(1段式)
シングル型
機種
ボルト径
(mm)
最大軸力
( kN )
外径D
(mm)
高さH
(mm)
最大
ストローク
(mm)
BE150T-24S M24 290kN 85 100 8
BE150T-27S M27 380kN 90 105 8
BE150T-30S M30 466kN 100 110 8
BE150T-33S M33 570kN 110 115 8
BE150T-36S M36 678kN 118 120 8
BE150T-39S M39 810kN 124 125 10
BE150T-42S M42 927kN 130 135 10
BE150T-45S M45 1082kN 145 140 10
BE150T-48S M48 1223kN 150 145 10
BE150T-52S M52 1455kN 160 150 10
BE150T-56S M56 1675kN 170 155 10
BE150T-60S M60 1950kN 178 160 12
BE150T-64S M64 2245kN 185 165 12

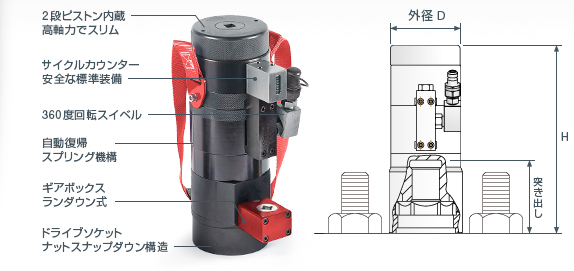

多段式ボルトテンショナー ツインスリム型(2段式マルチステージ)
ツインスリム型
機種
ボルト径
(mm)
最大軸力
( kN )
外径D
(mm)
高さH
(mm)
最大
ストローク
(mm)
BE150T-24TW M24 290kN 60 182 7
BE150T-27TW M27 380kN 66 192 7
BE150T-30TW M30 466kN 73 202 7
BE150T-33TW M33 570kN 79 217 8
BE150T-36TW M36 678kN 84.5 247 10
BE150T-39TW M39 810kN 92 260 10
BE150T-42TW M42 928kN 98 270.5 10
BE150T-45TW M45 1084kN 105 289 10
BE150T-48TW M48 1223kN 111 311 10
BE150T-52TW M52 1455kN 129 320 10
BE150T-56TW M56 1675kN 130 325 10
BE150T-60TW M60 1950kN 140 345 12
BE150T-64TW M64 2253kN 150 370.5 12
Siemens 2.3MW風力タービン用 テンショナーキット
ボルトテンショナー
機種
ボルト径
ねじピッチ
ナット対辺 風車のボルト締付け部位
BE-HTDU マルチ Tensioner M36×P4.0 55mm ブレードベアリング用
BE-HTMO シングル Tensioner M36×P4.0 60mm ハブブレード用
BE-HTDU マルチ Tensioner M42×P4.5 70mm タワー用
BE-Base Tensioner M42×P3.0 60mm 基礎ボルト用
Siemens 3.6MW風力タービン用 テンショナーキット
ボルトテンショナー
機種
ボルト径
ねじピッチ
ナット対辺 風車のボルト締付け部位
BE-HTDU マルチ Tensioner M36×P4.0 55mm ブレードベアリング用
BE-HTDU マルチ Tensioner M42×P4.5 65mm ギアステージ用
BE-HTDU マルチ Tensioner M42×P4.5 70mm タワー用
BE-HTDU マルチ Tensioner M48×P5.0 80mm タワー用
BE-HTDU マルチ Tensioner M48×P5.0 75mm メインベアリング用
Siemens 6.0MW風力タービン用 テンショナーキット
ボルトテンショナー
機種
ボルト径
ねじピッチ
ナット対辺 風車のボルト締付け部位
BE-HTDU マルチ Tensioner M36×P4.0 55mm ブレードベアリング用
Nordex Delta4000(N117,N131,N155,N163)
3.6MW~5.0MW風力タービン用 テンショナーキット
ボルトテンショナー
機種
ボルト径
ねじピッチ
ナット対辺 風車のボルト締付け部位
BE-HTDU マルチ Tensioner M27×P3.0 41mm ピッチベアリング用
ローターシャフト用
マシンフレーム用
ヨーベアリング用
BE-HTDU マルチ Tensioner M36×P4.0 50mm ローターベアリング用
BE-HTDU マルチ Tensioner M42×P4.5 65mm ギアボックス用
タワーフランジ用
基礎ボルト用
  • 多段式ボルトテンショナー 軸力管理工具(2024年新型モデル)

  • ボルトテンショナーは上記以外のボルトサイズ:~M160まで製造可能。インチサイズや特注仕様の製造も承ります。

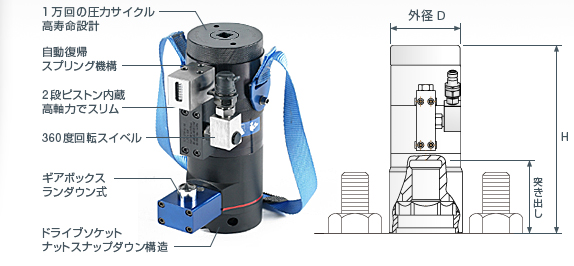

  • 2段式ピストン内蔵のため、本体がスリムでありながら大きな締め付け軸力を発揮する高軸力の多段式ボルトテンショナー。

  • 国際規格 ISO 898-1:1999 ボルト強度区分10.9のボルトの降伏応力に対し95%の引張力で締め付けができる高軸力の仕様設計。

  • ボルトテンショナーのゼロ点復帰の戻し忘れを防止する自動復帰スプリング内蔵で作業効率アップ。

  • ドライブソケットにはスプリング内蔵のスナップダウン構造のナットドライブを採用のため本体をナットへ素早く設置できます。「ナットへ装着の位置合わせが不要。」

  • ボルトエンジニアのピストンシールは「自己潤滑性シール」です。結晶性の度合いが高い樹脂のため摩擦係数が極めて小さく、ほとんど磨耗しません。このような性質を自己潤滑性と言い、ボルトテンショナーの繰返しピストンとなめらかな摺動性を実現。非常に高い耐摩耗性で長寿命です。

  • 当社ボルトテンショナーは全て欧州圧力機器指令PEDに準拠し、欧州安全基準 CEマークを認証取得。

  • 狭所でのボルト締め付けが多い風力発電のブレードボルト、ヨーベアリング、ナセルフレームボルト、タワーフランジボルト、基礎ボルトなど。スリムな形状のため、様々な風車の大型ボルト締め付けで活躍。洋上風力発電、陸上風力発電のブレード組付け、建設据付け工事。風車メンテナンスに最適なウインドタービン用ボルトテンショナーです。

  • シールドマシンの組立て、据付け作業。ほか火力発電や原子力発電のガスタービンのタービンケーシングボルト締め用にも活躍しています。

  • 【締付け施工時ワッシャ不要 】
    座金ワッシャはトルク締めをする時に、回転力に対する軸方向の引張り力がバラつかないように安定させるもので、ボルトを直接、引張って軸力管理をするボルトテンショナーにおいて「締付け時のワッシャは不要です。」 ワッシャがあることで残留軸力が低下します。ワッシャがある場合は、ボルトテンショナーは特注となり納期が掛かります。

  • 風力発電のタワーフランジのボルト締め用には油圧トルクレンチがお勧めです。
    風力発電のトルク管理工具:プララド 油圧トルクレンチ

風力発電用 ボルトテンショナー スリム型のカタログ
ボルト周り寸法記入表(PDF)
(こちらのボルト周り寸法・見積依頼書をご記入の上ご相談ください。)
ボルトテンショナーの使い方・取扱説明書

スナップダウン構造

スプリング内蔵のナットスナップダウン構造「ナットへ装着の位置合わせが不要

360度回転油圧スイベル

360度回転する油圧スイベルで使い勝手・操作性向上。回転型/固定型を選べます。

ボルトテンショナーのタイフーン・シングル型

ボルトテンショナーのギアボックス付き。

ガスタービンローター用ボルトテンショナー

ガスタービンローター用ボルトテンショナ。

ボルトテンショナーのサイクルカウンター付き

オプション:サイクルカウンター付き、キャリングベルト

ギアボックス

ギアボックス:ラチェットレンチ使用のランダウン方式

タイフーン型

ラチェットレンチをボルトテンショナーのトップに差し込みます。

ラチェットレンチを回してボルトテンショナーをボルトへ着座

ラチェットレンチを回して、テンショナー本体をボルトへ着座。

ボルトテンショナーのボルト締結。ギアボックスを回す

油圧をかけた後にギアボックスを回してナットを締結します。

風力発電のブレードボルト締め付け作業

風力発電のブレードボルト、ピッチベアリングボルト締め

シールドマシンの組立、M48ボルト締め

シールドマシンの組立て。
狭いM48大型ボルト締め

ボルトテンショナーを連結して同時並行締め付け

ボルトテンショナーを連結し複数ボルトを同時に締め付け。軸力値がバラつきません。

遠隔の軸力監視システム|風力発電のボルト軸力測定-インターボルト

ボルト軸力測定・監視システム:どんな離れた場所でもボルト緩みを24時間監視できる
