ボルトテンショナーのプーラー交換型

HOME > ボルトテンショナー TOP > BE-HTS プーラー交換型 新型

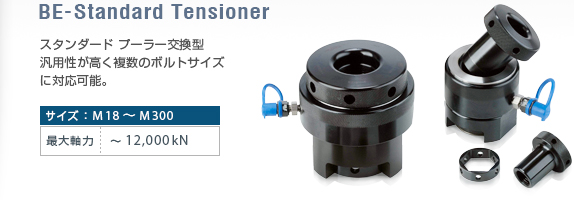

ボルトテンショナー工具

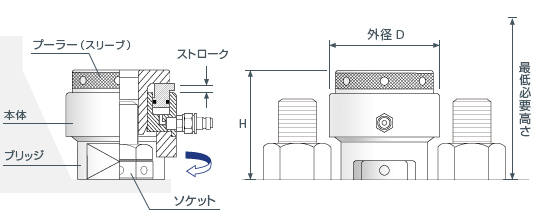

ボルトテンショナーの図面

ボルトテンショナー　BE-HTSプーラー交換型（油圧150MPa仕様）
型番 ボルト径
（mm｜inch）
 最大締付け
軸力（kN）		 外径 D
（mm）		 高さ H
（mm）		 最低必要
高さ
（mm）		 重量
（kg）
BE-HTS10 M20 3/4 228kN 74 93 110 3
M22 7/8 93 115 3
M24 1 100 125 3.5
M27 1-1/8 101 130 3.5
BE-HTS20 M30 - 443kN 102 119 150 5
M33 1-1/4 121 150 5
M36 1-3/8 124 160 5
M39 1-1/2 126 170 5
BE-HTS30 M39 1-1/2 811kN 133 139 175 9
M42 1-5/8 140 185 9
M45 1-3/4 146 195 9
M48 1-7/8 146 205 9
M52 2 147 210 9
BE-HTS40 M48 1-7/8 1273kN 163 153 205 15
M52 2 153 215 15
M56 2-1/4 159 235 15
M60 - 162 238 15
M64 2-1/2 166 254 15
BE-HTS50 M64 2-1/2 1829kN 193 173 254 25
M68 - 181 258 25
M72 2-3/4 186 258 25
M76 3 190 258 25
BE-HTS60 M76 3 2644kN 231 197 260 44
M80 - 198 264 44
M85 3-1/4 198 272 44
M90 3-1/2 204 280 44
M95 3-3/4 212 300 40.5

M100

 4 218 305 40.5
BE-HTS70 M90 3-1/2 3600kN 275 用途に合わせて、
設計します。
M95 3-3/4
M100 4
M105 4-1/4
BE-HTS80 M105 4-1/4 4650kN 315 用途に合わせて、
設計します。
M110 -
M115 4-1/2
M120 4-3/4
M125 5

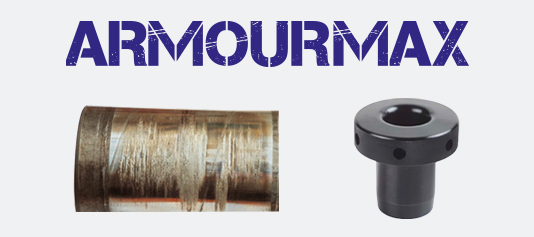

アーマーマックス保護（ArmourMax）：超硬質表面加工

ArmourMax 超硬質表面加工で耐久性をさらに向上させたボルトテンショナー

超硬質表面加工で耐久性をさらに向上させたボルトテンショナー

ボルトエンジニアのボルトテンショナーBE-HTSシリーズには当社独自のアーマーマックス（Armour Max Protection）特殊な超硬質表面加工を施しています。高強度の表面加工で傷や摩耗、腐食に強く「耐久性をさらに向上させたボルトテンショナー」です。

ボルトテンショナーのかじり防止

かじりはボルトテンショナーやネジ部品によく見られる問題です。高圧力で密着している部品や鋼材は、金属の表面同士が擦れた際に発生する摩擦熱による凝着で、かじりを起こします。アーマーマックスの超硬質表面加工によって、かじりを防止します。

ボルトテンショナーの疲労強度の向上

繰り返しかかる負荷によって金属表面の微細な傷が起点となって亀裂が進行する金属疲労は寿命を低下させます。アーマーマックスはこれに反発する圧縮表面応力が残留して、大幅に疲労強度を上げ亀裂抑制効果により長寿命です。

耐摩耗性の向上

アーマーマックス（Armour Max）は表面硬度が高く、摩擦係数が小さいことから耐摩耗性、疲労強度の向上に加えて、擦れあう摺動摩耗を低減させボルトテンショナーへの傷を防止し、寿命を延ばします。

耐腐食性の向上

耐腐食性の中性塩水噴霧試験（800時間テスト）においてアーマーマックスは他の亜鉛めっきやニッケルめっきなどの金属表面加工よりも耐腐食性が高く、ボルトテンショナーが錆びにくい。

ボルトテンショナー 複数ボルトサイズに対応可能で汎用性が高い

ボルトテンショナーのプーラー（スリーブ）交換型は、1つの本体ロードセルで複数のボルトサイズに対応可能で汎用性が高い。プーラー、本体、ブリッジと3分割できるので軽くて持ち運びや作業性が高く人気です。

複数ボルトを同時に締め付けることで軸力がバラつかない

ボルトテンショナーを連結して複数のボルトを同時に締め付けができます。同時に締め付けるのでボルト軸力がバラつかず均一な締め付けが可能です。フランジボルト44本同時締付け実績もあります。（複数台を使えばフランジの片締めが起きません。）

自己潤滑性ピストンシールで長寿命

ボルトエンジニアのピストンシールは「自己潤滑性シール」です。結晶性の度合いが高い樹脂のため摩擦係数が極めて小さく、ほとんど磨耗しません。このような性質を自己潤滑性と言い、ボルトテンショナーの繰返しピストンとなめらかな摺動性を実現。非常に高い耐摩耗性で長寿命です。

欧州安全基準 CEマーク認証取得

当社ボルトテンショナーは全て欧州圧力機器指令PEDに準拠し、欧州安全基準 CEマークを認証取得。

【ボルト締付け施工時ワッシャ不要 】

座金ワッシャはトルク締めをする時に、回転力に対する軸方向の引張り力がバラつかないように安定させるもので、ボルトを直接、引張って軸力管理をするボルトテンショナーにおいて「締め付け時ワッシャは不要です。」ワッシャがあることで残留軸力が低下します。ワッシャがある場合はボルトテンショナーは特注となりますので納期が掛かります。

ボルトテンショナー プーラー交換型 BE-HTSのカタログ
ボルト周り寸法記入表（PDF）
（こちらのボルト周り寸法・見積依頼書をご記入の上ご相談ください。）
ボルトテンショナーの使い方・取扱説明書

ブリッジ（サポートスリーブ）

円形のブリッジ部（サポートスリーブ）を直線に削った加工例。

ボルトテンショナーの設計・製造

ボルトピッチが狭い場所でもブリッジをカットした設計が可能

プーラーを交換して多種類のボルトサイズに対応可能

プーラーを交換して多種類のボルトサイズに対応できます

ボルトテンショナーと高圧油圧ホース

ボルトテンショナー用の150MPa用 高圧油圧ホース

高圧油圧ハンドポンプ BE1600HP

ハンドポンプやエアポンプと接続してボルト締め付け。

トミーバーで締め付け

ボルトテンショナーの締め付け。トミーバーで回します。
