ボルトテンショナー自動スプリングリターン型M24～M100用

自動スプリングリターン・プーラー交換型（油圧150MPa仕様）
型番	ボルト径（mm \| inch）		最大締付け軸力（kN）	外径 D （mm）	最低必要高さ（mm）	重量（kg）
BE-HTR1	M24	1	280kN	87	178	2.7
BE-HTR1	M27	1-1/8	280kN	87	181	2.7
BE-HTR2	M24	1	450kN	103	175	4.1
	M27	1-1/8			181
	M30	1-1/4			188
	M33	1-3/8			195
	M36				195
BE-HTR3	M33	1-1/4	660kN	118	190	5.4
	M36	1-3/8			197
	M39	1-1/2			203
	M42	1-5/8			209
BE-HTR4	M39	1-1/2	1000kN	140.5	211	8.4
	M42	1-5/8			217
	M45	1-3/4			223
	M48	1-7/8			230
		2			236
BE-HTR5	M52	2	1500kN	175.5	246	13.8
	M56	2-1/4			259
	M60	2-1/2			272
	M64	2-3/4			272
	M68				284
BE-HTR6	M72	2-3/4	2500kN	219	294	23.0
	M76	3			307
	M80	3-1/4			320
	M85	3-1/2			332
	M90				332
BE-HTR7	M90	3-1/2	3200kN	252	339	32.0
	M95	3-3/4			352
	M100	4			364

ボルトテンショナー軸力管理工具（2025年新型モデル）
最大ストロークのインジケーター付き。最大ストローク 10mm
上記以外の大型ボルトサイズ、インチサイズ、特注仕様の製造も承ります。
PC鋼棒の緊張作業にも活躍します。PC鋼棒緊張ジャッキよりも各段に軽く重さは約1/8。そのため吊る作業が不要で作業時間が大幅に短縮できます。

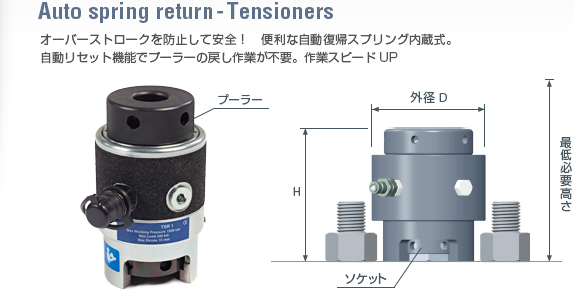

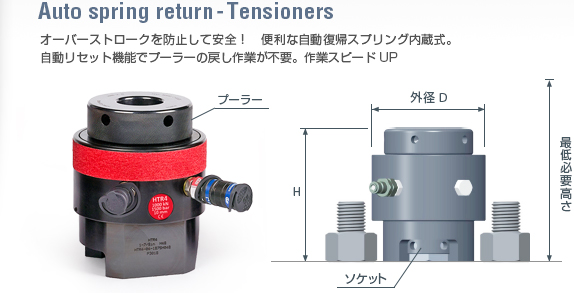

自動復帰スプリング機構内蔵ボルトテンショナー

ボルトエンジニアのボルトテンショナーBE-HTRシリーズは自動復帰スプリング機構が内蔵のため、プーラーを毎回ゼロストロークへ戻す作業が不要。ボルトテンショナーで締め付け後に作業者は何もしなくても自動的にリセットされるので、すぐに次のボルト締め作業に入れるため、作業効率が高く【人気のお勧め機種】です。

オーバーストロークを防止

初心者が起こしがちなプーラーの戻し忘れによる「オーバーストロークを防止」して安全に作業が行えます。

ArmourMax 超硬質表面加工で耐久性をさらに向上させたボルトテンショナー

超硬質表面加工で耐久性をさらに向上させたボルトテンショナー

ボルトエンジニアのボルトテンショナーBE-HTRシリーズには当社独自のアーマーマックス（Armour Max Protection）特殊な超硬質表面加工を施しています。高強度の表面加工で傷や摩耗、腐食に強く「耐久性をさらに向上させたボルトテンショナー」です。

ボルトテンショナーのかじり防止

かじりはボルトテンショナーやネジ部品によく見られる問題です。高圧力で密着している部品や鋼材は、金属の表面同士が擦れた際に発生する摩擦熱による凝着で、かじりを起こします。アーマーマックスの超硬質表面加工によって、かじりを防止します。

ボルトテンショナーの疲労強度の向上

繰り返しかかる負荷によって金属表面の微細な傷が起点となって亀裂が進行する金属疲労は寿命を低下させます。アーマーマックスはこれに反発する圧縮表面応力が残留して、大幅に疲労強度を上げ亀裂抑制効果により長寿命です。

耐摩耗性の向上

アーマーマックス（Armour Max）は表面硬度が高く、摩擦係数が小さいことから耐摩耗性、疲労強度の向上に加えて、擦れあう摺動摩耗を低減させボルトテンショナーへの傷を防止し、寿命を延ばします。

耐腐食性の向上

耐腐食性の中性塩水噴霧試験（800時間テスト）においてアーマーマックスは他の亜鉛めっきやニッケルめっきなどの金属表面加工よりも耐腐食性が高く、ボルトテンショナーが錆びにくい。

ボルトテンショナー複数ボルトサイズに対応可能で汎用性が高い

ボルトテンショナーのプーラー（スリーブ）交換型は、1つの本体ロードセルで複数のボルトサイズに対応可能で汎用性が高い。プーラー、本体、ブリッジと3分割できるので軽くて持ち運びや作業性が高く人気です。

複数ボルトを同時に締め付けることで軸力がバラつかない

ボルトテンショナーを連結して複数のボルトを同時に締め付けができます。同時に締め付けるのでボルト軸力がバラつかず均一な締め付けが可能です。フランジボルト44本同時締付け実績もあります。（複数台を使えばフランジの片締めが起きません。）

自己潤滑性ピストンシールで長寿命

ボルトエンジニアのピストンシールは「自己潤滑性シール」です。結晶性の度合いが高い樹脂のため摩擦係数が極めて小さく、ほとんど磨耗しません。このような性質を自己潤滑性と言い、ボルトテンショナーの繰返しピストンとなめらかな摺動性を実現。非常に高い耐摩耗性で長寿命です。

欧州安全基準 CEマーク認証取得

当社ボルトテンショナーは全て欧州圧力機器指令PEDに準拠し、欧州安全基準 CEマークを認証取得。

【ボルト締付け施工時ワッシャ不要】

座金ワッシャはトルク締めをする時に、回転力に対する軸方向の引張り力がバラつかないように安定させるもので、ボルトを直接、引張って軸力管理をするボルトテンショナーにおいて「締め付け時ワッシャは不要です。」ワッシャがあることで残留軸力が低下します。ワッシャがある場合はボルトテンショナーは特注となりますので納期が掛かります。

ボルトテンショナー BE-HTRシリーズのカタログ

ボルト周り寸法記入表（PDF）
（こちらのボルト周り寸法・見積依頼書をご記入の上ご相談ください。）

ボルトテンショナーの使い方・取扱説明書（自動スプリングリターン型）
