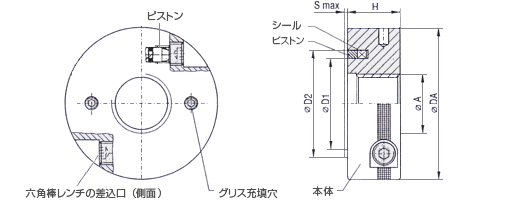

六角棒の差込口:側面タイプ AMK-6.2 | |||||||
---|---|---|---|---|---|---|---|
型番 | ボルト径 A(mm) |
最大軸力 (kN) |
外径DA (mm) |
高さH (mm) |
ピストン径 D1(mm) |
ピストン径 D2(mm) |
最大押出量 MAX(mm) |
AMK-6.204 | M30 | 60 | 75 | 30 | 44 | 52 | 2 |
AMK-6.206 | M42 | 84 | 92 | 35 | 55 | 65 | 2 |
AMK-6.207 | M52 | 132 | 112 | 36 | 72 | 84 | 2 |
AMK-6.208 | M68 | 123 | 118 | 37 | 82 | 92 | 2 |
AMK-6.209 | M80 | 148 | 134 | 38 | 100 | 110 | 2 |
AMK-6.210 | M100 | 166 | 167 | 45 | 110 | 125 | 2 |
AMK-6.211 | M120 | 152 | 188 | 45 | 135 | 150 | 2 |
AMK-6.212 | M140 | 233 | 212 | 48 | 155 | 175 | 2 |
AMK-6.213 | M160 | 180 | 230 | 50 | 180 | 200 | 2 |
AMK-6.214 | M180 | 200 | 245 | 50 | 202 | 222 | 2 |
AMK-6.215 | M200 | 210 | 270 | 50 | 215 | 230 | 2 |
AMK-6.216 | M220 | 230 | 290 | 50 | 235 | 255 | 2 |
AMK-6.217 | M240 | 254 | 305 | 50 | 260 | 280 | 2 |
-
締付ける六角棒の差込口が側面タイプになります。
-
油圧ナット・六角棒レンチ型は、電気やエアーなど動力源が一切不要です。
たった六角棒だけで簡単に大型ボルトの締め付けができます。 -
工具が入らないような狭い箇所の大型ボルト締めが可能です。
-
歯切り盤(ホブ盤)のカッターや部材の押さえにも活躍。大きな力で仮押さえができます。
-
最大軸力(締付け力)は、六角棒レンチで20Nmで入力時となります。
-
最高使用温度:~120℃
-
型番AMK-6.2シリーズは、旧型 FA4500シリーズの後継機になります。
-
軸力 10kN=1tonf

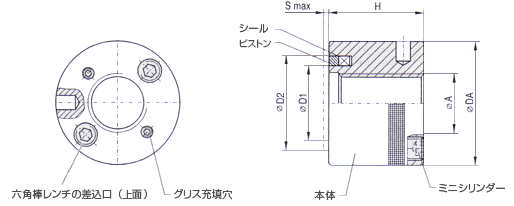

六角棒の差込口:上面タイプ AMK-7.2 | |||||||
---|---|---|---|---|---|---|---|
型番 | ボルト径 A(mm) |
最大軸力 (kN) |
外径DA (mm) |
高さH (mm) |
ピストン径 D1(mm) |
ピストン径 D2(mm) |
最大押出量 MAX(mm) |
AMK-7.201 | M16 | 24 | 44 | 42 | 22 | 28 | 2 |
AMK-7.202 | M20 | 38 | 48 | 48 | 26 | 34 | 2 |
AMK-7.203 | M24 | 45 | 56 | 48 | 32 | 40 | 2 |
AMK-7.204 | M30 | 60 | 64 | 48 | 38 | 46 | 2 |
AMK-7.205 | M36 | 60 | 70 | 48 | 44 | 52 | 2 |
AMK-7.206 | M42 | 95 | 80 | 56 | 50 | 62 | 2 |
AMK-7.207 | M50 | 112 | 90 | 60 | 60 | 72 | 2 |
AMK-7.208 | M68 | 123 | 110 | 62 | 82 | 92 | 2 |
AMK-7.209 | M78 | 160 | 120 | 70 | 88 | 100 | 2 |
AMK-7.210 | M100 | 166 | 148 | 80 | 110 | 125 | 2 |
-
締付ける六角棒の差込口が上面タイプになります。
-
最高使用温度:~120℃(高温特別モデル:~240℃)
-
最大軸力(締付け力)は、六角棒レンチで20Nmで入力時となります。
-
型番AMK-7.2シリーズは、旧型 FA4600シリーズの後継機になります。
油圧ナット・六角棒レンチ型(PDF) |
ボルト周り寸法記入表(PDF) (こちらのボルト周り寸法・見積依頼書をご記入の上ご相談ください。) |

油圧ナットのピストンリング側の裏面を座面にセット。

油圧ナットの六角棒差込口
側面タイプ。

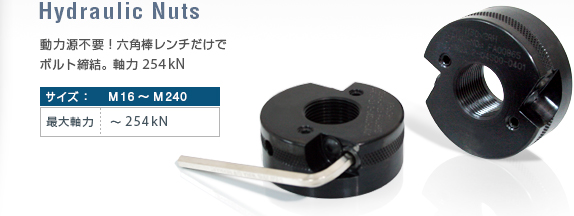

動力源は不要!六角棒で回すだけで大型ボルトを締め付け
