油圧ナット・六角棒レンチ型 FA4500・FA4600の仕様寸法

HOME > 油圧ナットTOP > 新型 六角棒レンチ型 > 旧型 六角棒レンチ型

油圧ナット(六角棒レンチ型)は動力源不要!六角棒レンチだけでボルト締結。最大軸力:254kN

油圧ナット・六角棒レンチ型 A4500|作動口:側面タイプの寸法

油圧ナット・六角棒レンチ型(側面タイプ)|ボルト締付け

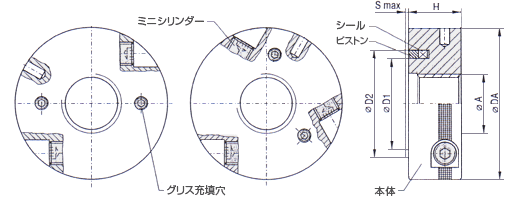

旧型油圧ナット FA4500(六角棒の差込口:側面タイプ)
旧型番 ボルト径
A(mm)
最大軸力
(kN)
外径DA
(mm)
高さH
(mm)
ピストン径
D1(mm)
ピストン径
D2(mm)
最大押出量
MAX(mm)
FA4500.04 M30 60 75 30 44 52 2
FA4500.06 M42 84 92 32 55 65 2
FA4500.07 M52 132 107 32 72 84 2
FA4500.08 M68 123 118 35 82 92 2
FA4500.09 M80 148 129 35 100 110 2
FA4500.10 M100 166 160 40 110 125 2
FA4500.11 M120 151 185 45 135 150 2
FA4500.12 M140 233 205 45 155 175 2
FA4500.13 M160 179 230 50 180 200 2
FA4500.14 M180 200 245 50 202 222 2
FA4500.15 M200 157 260 50 215 230 2
FA4500.16 M220 218 280 50 235 254 2
FA4500.17 M240 254 305 50 260 280 2
FA4500... M1,000 特注
ページ先頭へ

油圧ナット・六角棒レンチ型 A4600(上面タイプ)の寸法

油圧ナット・六角棒レンチ型(上面タイプ)

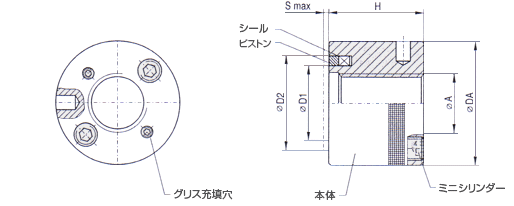

旧型油圧ナット FA4600(六角棒の差込口:上面タイプ)
