油圧ナット・ロック型

HOME > 油圧ナット TOP > ロック型 2025新型

新型 HNシリーズ　最高使用油圧：150MPa仕様 / 250MPa仕様

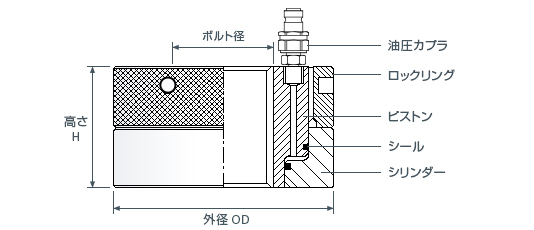

型番	ボルト径 （mm）	最大締付け 軸力（kN）	外径OD （mm）		高さH （mm）	押出量 （mm）
			150MPa	250MPa
BE150HN-M22	M22	152kN	57	55	44	5
BE150HN-M24	M24	176kN	60	58	45	5
BE150HN-M27	M27	230kN	65	60	46	5
BE150HN-M30	M30	280kN	73	66	48	5
BE150HN-M33	M33	312kN	78	71	52	6
BE150HN-M36	M36	368kN	85	77	56	6
BE150HN-M39	M39	390kN	88	80	58	6
BE150HN-M42	M42	448kN	93	85	61	6
BE150HN-M45	M45	522kN	101	92	64	6
BE150HN-M48	M48	589kN	107	97	68	8
BE150HN-M52	M52	703kN	116	105	70	8
BE150HN-M56	M56	812kN	125	113	72	8
BE150HN-M60	M60	945kN	134	122	74	8
BE150HN-M64	M64	1070kN	142	129	80	8
BE150HN-M68	M68	1222kN	152	137	84	10
BE150HN-M72	M72	1384kN	161	146	88	10
BE150HN-M80	M80	1738kN	179	162	92	10
BE150HN-M90	M90	2236kN	203	184	96	10
BE150HN-M95	M95	2509kN	215	194	100	10
BE150HN-M100	M100	2798kN	226	204	105	15
BE150HN-M110	M110	3422kN	250	225	110	15
BE150HN-M125	M125	4477kN	285	257	125	15
BE150HN-M140	M140	5672kN	321	289	140	15
BE150HN-M150	M150	6548kN	345	311	150	15
BE150HN-M200	M200	用途に合わせて設計します。
BE150HN-M300	M300	用途に合わせて設計します。

• 150MPa仕様と250MPa仕様。150MPa仕様型が安価でスタンダードです。250MPa仕様の方が外径が小さくなります。

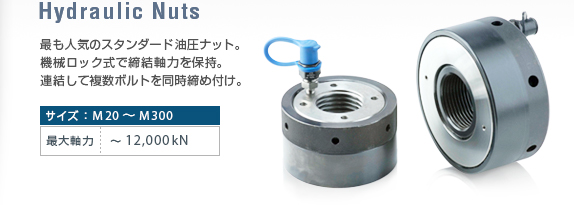

• 最も人気のあるスタンダード油圧ナット。機械ロック式で締結軸力を保持します。

• 油圧ナットを連結することで複数の大型ボルトを同時に締め付けができます。
  片締めにならず均一で軸力がバラつきません。

• 軸力管理による締付けのため、トルク管理よりも高精度の締付けができます。座面との摩擦係数の影響がなく、「ボルトに直接、軸力を掛ける」ので正確に締付けることができます。

• トルク工具のようにボルト締付け時、ねじらないので摩擦熱が発生せず、ナットとフランジ面のかじりやネジ部の焼付きが起きません。その為、特に大型ボルト締めに推奨です。

• 油圧ナット ロック型の最高使用温度：～80℃。 オプション特注仕様 ～200℃

• オプションで防錆仕様（次世代の液体軟窒化処理であるARCOR加工）やステンレスバージョンの油圧ナットもあります。

• 上記以外のボルトサイズやインチサイズも製造できます。お問い合わせください。

• 軸力 10kN＝1tonf

• 旧型 油圧ナット BT150Nモデル（UCA20-M）はこちら

超硬質表面加工で耐久性をさらに向上させた油圧ナット

ボルトエンジニアの油圧ナット BE150HNシリーズには当社独自のアーマーマックス 特殊な超硬質表面加工を施しています。高強度の表面加工で傷や摩耗、腐食に強く「耐久性をさらに向上させた油圧ナット」です。

油圧ナットの疲労強度の向上

繰り返しかかる負荷によって金属表面の微細な傷が起点となって亀裂が進行する金属疲労は寿命を低下させます。アーマーマックスはこれに反発する圧縮表面応力が残留して、大幅に疲労強度を上げ亀裂抑制効果により長寿命です。

耐摩耗性の向上

アーマーマックスは擦り傷や跡がつきにくい超硬質表面処理を施しています。表面硬度が高く、摩擦係数が小さいことから耐摩耗性、疲労強度の向上に加えて、擦れあう摺動摩耗を低減させ油圧ナットへの傷を防止し、寿命を延ばします。

油圧ナットのかじり防止

かじりは、ねじ部によく見られる問題です。高圧力で密着している部品や鋼材は、金属の表面同士が強く擦れた際に発生する摩擦熱によるねじ山の凝着で、かじりを起こします。油圧ナットはトルク工具と違い回転させず引張による締め付けのため、ねじり摩擦によるかじりは起こりません。しかし微動摩耗による酸化膜の破壊やねじ山の接触圧が高くなる非常に高い軸力での締め付けでは、表面が溶着しかじりが発生する場合があります。そんな場合でもアーマーマックスは高強度の表面加工で凝着摩耗から守りかじりを防ぎます。

BE150HN 油圧ナットの耐腐食性の向上

耐腐食性の中性塩水噴霧試験（800時間テスト）においてアーマーマックスは他の亜鉛めっきやニッケルめっきなどの金属表面処理よりも耐腐食性が高く、通常の黒染め処理の油圧ナットの3倍以上錆びにくい。

油圧ナットの無料デモ受付

ボルト周り寸法記入表（PDF） （こちらのボルト周り寸法・見積依頼書をご記入の上ご相談ください。）

油圧ナットの使い方・取扱説明書
