油圧ナット・グリスポンプ型の仕様寸法

HOME > 油圧ナットTOP > グリスポンプ型・側面タイプ

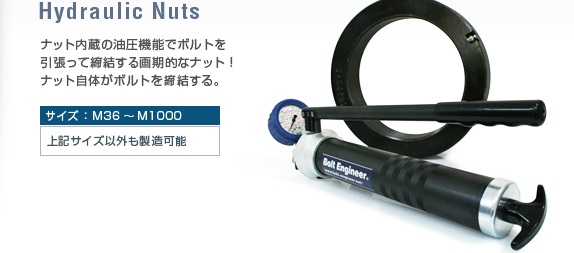

油圧ナット・グリスポンプ型はナット内蔵の油圧機能でボルトを引張って締結する画期的なナット

グリスポンプ型・側面タイプ グリスポンプ型・上面タイプ

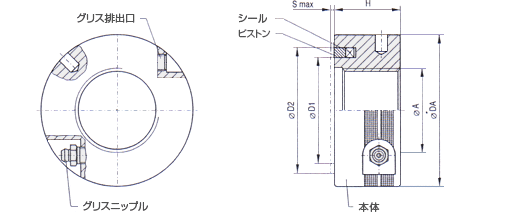

油圧ナット・グリスポンプ型 F8シリーズの寸法

油圧ナット・グリスポンプ型|ボルト締付

作動口:側面タイプF8.4、F8.10 - 最高使用油圧:70MPa
型番 ボルト径
A(mm)
最大軸力
(kN)
最大押出量
(mm)
外径DA
(mm)
高さH
(mm)
ピストン径
D1(mm)
ピストン径
D2(mm)
F8.405 36 123 kN 4 82 50 46 66
F8.1005 36 123 kN 10 85 60 46 66
F8.407 52 158 kN 4 98 50 62 82
F8.1007 52 158 kN 10 102 60 62 82
F8.408 68 198 kN 4 116 50 80 100
F8.1008 68 198 kN 10 120 60 80 100
F8.409 82 230 kN 4 131 50 95 115
F8.1009 82 230 kN 10 135 60 95 115
F8.410 100 239 kN 4 148 50 112 130
F8.1010 100 239 kN 10 152 60 112 130
F8.411 125 360 kN 4 180 50 138 160
F8.1011 125 360 kN 10 185 60 138 160
F8.412 142 363 kN 4 195 50 155 175
F8.1012 142 363 kN 10 200 60 155 175
F8.4125 156 396 kN 4 210 50 170 190
F8.10125 156 396 kN 10 215 60 170 190
F8.413 165 417 kN 4 220 50 180 200
F-8.1013 165 417 kN 10 228 60 180 200
作動口:側面タイプF8.4、F8.10 - 最高使用油圧:70MPa
型番 ボルト径
A(mm)
最大軸力
(kN)
最大押出量
(mm)
外径DA
(mm)
高さH
(mm)
ピストン径
D1(mm)
ピストン径
D2(mm)
F8.414 186 466 kN 4 242 50 202 222
F8.1014 186 466 kN 10 250 60 202 222
F8.415 198 625 kN 4 262 50 215 240
F8.1015 198 625 kN 10 268 60 215 240
F8.415.5 218 680 kN 4 282 50 235 260
F8.1015.5 218 680 kN 10 288 60 235 260
F8.416.1 226 707 kN 4 292 50 245

270

F8.1016.1 226 707 kN 10 298 60 245 270
F8.417 242 749 kN 4 305 50 260

285

F8.1017 242 749 kN 10 313 60 260 285
F8.418 260 973 kN 4 338 55 280

310

F8.1018 260 973 kN 10 344 65 280

310

F8.419 280 1039 kN 4 358 55 300

330

F8.1019 280 1039 kN 10 364 65 300

330

F8.419.5 305 1121 kN 4 385 60 325

355

F8.1019.5 305 1121 kN 10 392 70 325

355

F8.1022 366 1428 kN 10 460 70 390

422

F8.1023 396 1435 kN 10 486 70 420

450

  • 最高使用温度:~120℃(高温特別モデル:~240℃)

  • 油圧ナットを緩める時はグリス排出口から内部のグリスを排出します。

  • 最大押出し量(ストローク):4mmと10mmタイプ。

  • 切断機スリッターラインや圧延された鋼板(薄板)の両端を連続的にトリミングするサイドトリマーの回転軸 丸刃の押さえ。フリクションソーブレードの丸鋸刃の交換や位置合わせ、スクラップチョッパー、ロールフォーミングライン等の大型ボルト締付けと緩め(解放)が瞬時にワンタッチで可能です。

  • こちらのボルト周りの寸法をご記入の上ご相談ください。

ページ先頭へ
油圧ナットのグリスポンプ型 側面タイプ

油圧ナット グリスポンプ側面

油圧ナットとグリスポンプ

油圧ナットとグリスポンプ

グリスポンプと接続してボルト締結

グリスポンプと接続して締結

サイドトリマーの回転軸 丸刃の押さえ

サイドトリマーの回転軸

サイドトリマーの油圧ナット使用事例

サイドトリマーの使用事例

グリスポンプと接続してボルト締付け

グリスポンプと接続して締結
