油圧ナット・ベアリング圧入型 NHMの仕様寸法

HOME > 油圧ナットTOP > ベアリング・軸受け圧入用の仕様

ベアリング圧入、ベアリング押し込み用 油圧ナットNHMタイプ

ベアリング・軸受けの圧入(押し込み)用油圧ナット

大型ベアリング圧入用 油圧ナットNHM - 最高使用油圧:60MPa

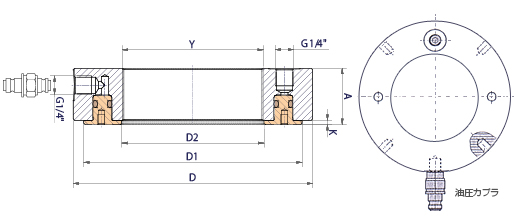

型番 ネジ径Y
(mm)
軸力
(kN)
受圧
面積
(cm² )
外径
D
高さ
A
突出し
K
ピストン
径D1
ピストン
径D2
最大
押出量
(mm)
NHM50 M50×1.5 243 30

110

40 2 98 51 4
NHM55 M55×2 250 31

118

40 2 105 56 4
NHM60 M60×2 253 32

125

40 2 112 61 4
NHM65 M65×2 283 35

132

40 3 118 66 4
NHM70 M70×2 327 41

140

40 3 123 71 4
NHM75 M75×2 366 46

145

40 3 128 76 4
NHM80 M80×2 399 50

150

40 3 133 81 4
NHM85 M85×2 401 50

155

40 3 138 86 4
NHM90 M90×2 402 50

160

40 3 143 91 5
NHM95 M95×2 419 52

165

40 3 148 96 5
NHM100 M100×2 436 54

170

40 3 155 101 5
NHM105 M105×2 453 57

175

42 6 160 106 5
NHM110 M110×2 470 59

180

42 6 165 111 5
NHM115 M115×2 487 61

185

43 6 170 116 5
NHM120 M120×2 504 63

190

43 6 175 121 5
大型ベアリング圧入用 油圧ナットNHM - 最高使用油圧:60MPa
型番 ネジ径Y
(mm)
軸力
(kN)
受圧
面積
(cm² )
外径
D
高さ
A
突出し
K
ピストン
径D1
ピストン
径D2
最大
押出量
(mm)
NHM125 M125×2 521 65

195

44 7 180 126 5
NHM130 M130×2 519 65

200

44 7 185 131 5
NHM135 M135×2 533 67

205

45 7 190 136 5
NHM140 M140×2 549 69

210

45 7 196 141 5
NHM145 M145×2 565 71

215

46 7 202 146 5
NHM150 M150×2 582 73

220

46 7 207 151 5
NHM155 M155×3 647 81

225

46 7 214 156 5
NHM160 M160×3 683 85

235

47 7 220 161 6
NHM165 M165×3 746 93

240

47 7 225 166 6
NHM170 M170×3 773 97

245

48 7 232 171 6
NHM180 M180×3 811 101

255

48 7 243 181 6
NHM190 M190×3 921 115

270

50 8 255 191 8
NHM200 M200×3 1013 127

280

50 8 267 201 8
大型ベアリング圧入用 油圧ナットNHM - 最高使用油圧:40MPa
型番 ネジ径Y
(mm)
軸力
(kN)
受圧
面積
(cm² )
外径
D
高さ
A
突出し
K
ピストン
径D1
ピストン
径D2
最大
押出量
(mm)
NHM205 Tr205×4 1055 132

290

51 8 272 207 8
NHM210 Tr210×4 1077 135

295

52 9 278 212 9
NHM215 Tr215×4 1098 137

300

53 9 283 217 9
NHM220 Tr220×4 1155 144

305

53 9 288 222 9
NHM225 Tr225×4 1221 153

315

54 9 296 227 10
NHM230 Tr230×4 1286 161

320

54 9 302 232 10
NHM250 Tr250×4 1448 181

345

56 10 325 252 10
NHM260 Tr260×4 1497 187

355

57 10 337 262 10
NHM300 Tr300×4 1910 239

405

61 10 365 302 13
大型ベアリング圧入用 油圧ナットNHM - 最高使用油圧:30MPa
型番 ネジ径Y
(mm)
軸力
(kN)
受圧
面積
(cm² )
外径
D
高さ
A
突出し
K
ピストン
径D1
ピストン
径D2
最大
押出量
(mm)
NHM350 Tr350×5 2449 306

465

66 11 438 352 14
NHM360 Tr360×5 2509 314

475

67 11 450 362 15
NHM380 Tr380×5 2682 335

500

69 11 472 382 16
NHM400 Tr400×5 2945 368

525

71 11 495 402 17
NHM500 Tr500×5 4222 528

635

80 13 605 502 20
NHM510 Tr510×5 お問い合わせください。
  • 油圧ナットはベアリングヒーターやベアリングの焼き嵌め不要。

  • NHM油圧ナットは、ベアリングをテーパシャフトや円錐形アダプター、
    引き抜きスリーブに直接取付け、取外しに使用できます。
    ベアリングの取付け・取外しに要する操作時間を短縮するために特別設計されています。

  • テーパ穴軸受の取付け・取外しには大きな圧入力や引抜力が必要ですが油圧ナットでは軸受を損傷せず均一な力で軸受の取付け・取外し作業ができます。

  • 内径がスムーズな通し穴仕様の「NHL 油圧ワッシャ」もあります。
    より高い軸力を発揮することにより、汎用性があります。

  • 油圧ホース接続口の油圧カプラは上面と側面タイプどちらでも製造できます。

  • 全て右ネジ用、左ネジ用ともに製造できます。 旧型 FA5500シリーズ

  • ボルト・ネジ径は超大型サイズの直径1,000mm(TR1000×8)まで製造できます。

  • 海底探査船「ちきゅう号」の大型ボルト締結実績。組立て作業で大型スラスタの
    プロペラをプロペラ軸に押込む作業( 押込み力280tonf )にM300油圧ナット納入実績。

シャトルタンカーのスラスタ(レックスペラ)にM300油圧ナット納入実績
ベアリング圧入用-油圧ナット カタログ(PDF)
