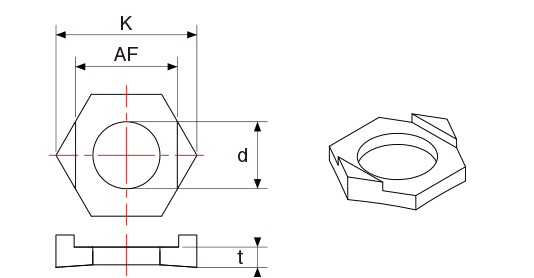

| 供回り防止・つれゼロワッシャーの寸法表 | |||||
|---|---|---|---|---|---|
| 型番・ボルト径 | ボルト頭の 二面幅AF |
内径 d （ mm ） |
厚み t （mm） |
最大寸法K （mm） |
非回転率 |
| TZ-M12 | 19 | 12.5 | 6 | 25.4 | 2.11 |
| TZ-M14 | 22 | 14.5 | 4 | 30 | 2.14 |
| TZ-M16 | 24 | 16.5 | 5 | 33 | 2.06 |
| TZ-M18 | 27 | 19 | 5 | 37 | 2.05 |
| TZ-M20 | 30 | 21 | 6 | 40 | 2.00 |
| TZ-M22 | 32 | 22.5 | 6 | 44 | 2.00 |
| TZ-M24 | 36 | 25 | 6 | 53 | 2.20 |
| TZ-M27 | 41 | 28 | 6 | 58 | 2.14 |
| TZ-M30 | 46 | 31 | 6 | 62 | 2.06 |
| TZ-M33 | 50 | 34 | 6 | 67 | 2.03 |
| TZ-M36 | 55 | 37 | 8 | 77 | 2.13 |
| TZ-M39 | 60 | 40.5 | 8 | 81 | 2.07 |
| TZ-M42 | 65 | 43.5 | 8 | 89 | 2.11 |
| TZ-M45 | 70 | 46.5 | 8 | 98 | 2.17 |
| TZ-M48 | 75 | 49.5 | 8 | 104 | 2.16 |
| TZ-M52 | 80 | 54 | 10 | 110 | 2.11 |
| TZ-M56 | 85 | 58 | 10 | 115 | 2.05 |
| TZ-M60 | 90 | 62 | 12 | － | － |
| TZ-M64 | 95 | 66 | 12 | － | － |
| TZ-M68 | 100 | 70 | 12 | － | － |
| TZ-M72 | 105 | 74 | 12 | － | － |
-
非回転率はワッシャーの回転しにくさを表し、通常のワッシャーはこの値が1.0となります。
-
材質 ： S45C、ワッシャーは並目・細目ねじに関係無く共用です。
ゆるみ止めナット「ボルロックナット」と組み合わせれば
強力なゆるみ止め効果を発揮
プララドのボルロックナットは100万回の振動試験（3次元縦方向・横方向）でも、緩まないゆるみ止めナットです。ナットが振動を受けて反時計回りに緩もうとすると微細な内蔵ボールがクラッチ機構を利用したクサビ効果を発揮するのでナットが回らず、ゆるみません。内蔵ボールの斜面角度は、「ねじリード角」よりも大きく設計されています。ナットを締めると内蔵ボールが自動的に溝の最深部へ動き、ナット下面とボール頭頂部はツライチとなるので、床との間に隙間は生じず締め付け軸力に影響しません。
