| ベアリング押し込み用（縁なしタイプ） | ベアリング押し込み用（縁ありタイプ） |
| 大型ベアリング押し込み用F5500（縁なし） - 最高使用油圧：100MPa | ||||||||
|---|---|---|---|---|---|---|---|---|

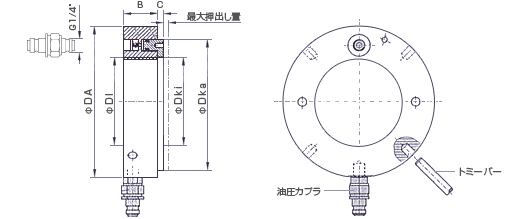

| 型番 | ネジ径 Dl（mm） |
受圧面積 （mm² ） |
外径DA （mm） |
高さB （mm） |
突出し C（mm） |
ピストン径 Dki（mm） |
ピストン径 Dka（mm） |
最大押出量 （mm） |
| F5500.10 | M50×1.5 | 2,900 | 114 |
38 | 4 | 50.5 | 85 | 5 |
| F5500.11 | M55×2 | 3,150 | 120 | 38 | 4 | 55.5 | 90 | 5 |
| F5500.12 | M60×2 | 3,300 | 125 | 38 | 5 | 60.5 | 95 | 5 |
| F5500.13 | M65×2 | 3,600 | 130 | 38 | 5 | 65.5 | 101 | 5 |
| F5500.14 | M70×2 | 3,800 | 135 | 38 | 5 | 70.5 | 107 | 5 |
| F5500.15 | M75×2 | 4,000 | 140 | 38 | 5 | 75.5 | 112 | 5 |
| F5500.16 | M80×2 | 4,200 | 146 | 38 | 5 | 80.5 | 117 | 5 |
| F5500.17 | M85×2 | 4,400 | 150 | 38 | 5 | 85.5 | 122 | 5 |
| F5500.18 | M90×2 | 4,700 | 156 | 38 | 5 | 90.5 | 127 | 5 |
| F5500.19 | M95×2 | 4,900 | 162 | 38 | 5 | 95.5 | 133 | 5 |
| F5500.20 | M100×2 | 5,100 | 166 | 38 | 6 | 100.5 | 138 | 5 |
-
油圧ナットはベアリングヒーターやベアリングの焼き嵌め不要。
-
全て右ネジ用、左ネジ用ともに製造できます。
| 大型ベアリング押し込み用F5500（縁なし） - 最高使用油圧：100MPa | ||||||||
|---|---|---|---|---|---|---|---|---|
| 型番 | ネジ径 Dl（mm） |
受圧面積 （mm² ） |
外径DA （mm） |
高さB （mm） |
突出し C（mm） |
ピストン径 Dki（mm） |
ピストン径 Dka（mm） |
最大押出量 （mm） |
| F5500.21 | M105×2 | 5,300 | 172 |
38 | 6 | 105.5 | 143 | 5 |
| F5500.22 | M110×2 | 5,600 | 178 | 38 | 6 | 110.5 | 149 | 5 |
| F5500.23 | M115×2 | 5,800 | 182 | 38 | 6 | 115.5 | 154 | 5 |
| F5500.24 | M120×2 | 6,000 | 188 | 38 | 6 | 120.5 | 159 | 5 |
| F5500.25 | M125×2 | 6,200 | 192 | 38 | 6 | 125.5 | 164 | 5 |
| F5500.26 | M130×2 | 6,400 | 198 | 38 | 6 | 130.5 | 170 | 5 |
| F5500.27 | M135×2 | 6,600 | 204 | 38 | 6 | 135.5 | 175 | 5 |
| F5500.28 | M140×2 | 6,800 | 208 | 38 | 7 | 140.5 | 180 | 5 |
| F5500.29 | M145×2 | 7,300 | 214 | 39 | 7 | 145.5 | 186 | 5 |
| F5500.30 | M150×2 | 7,500 | 220 | 39 | 7 | 150.5 | 191 | 5 |
| F5500.31 | M155×3 | 8,100 | 226 | 39 | 7 | 155.5 | 198 | 5 |
-
右ネジ用、左ネジ用ともに製造できます。
| 大型ベアリング押し込み用F5500（縁なし） - 最高使用油圧：100MPa | ||||||||
|---|---|---|---|---|---|---|---|---|
| 型番 | ネジ径 Dl（mm） |
受圧面積 （mm² ） |
外径DA （mm） |
高さB （mm） |
突出し C（mm） |
ピストン径 Dki （mm） |
ピストン径 Dka （mm） |
最大押出量 （mm） |
| F5500.32 | M160×3 | 8,600 | 232 |
40 | 7 | 160.5 | 204 | 6 |
| F5500.33 | M165×3 | 8,900 | 238 | 40 | 7 | 165.5 | 209 | 6 |
| F5500.34 | M170×3 | 9,400 | 244 | 41 | 7 | 170.5 | 215 | 6 |
| F5500.36 | M180×3 | 10,300 | 256 | 41 | 7 | 180.5 | 227 | 6 |
| F5500.38 | M190×3 | 11,500 | 270 | 42 | 8 | 191 | 239 | 7 |
| F5500.40 | M200×3 | 12,500 | 282 | 43 | 8 | 201 | 251 | 8 |
| F5500.41 | TR205×4 | 12,800 | 288 | 43 | 8 | 207 | 256 | 8 |
| F5500.42 | TR210×4 | 13,400 | 294 | 44 | 8 | 212 | 262 | 9 |
| F5500.43 | TR215×4 | 13,700 | 300 | 44 | 8 | 217 | 267 | 9 |
| F5500.44 | TR220×4 | 14,400 | 306 | 44 | 8 | 222 | 273 | 9 |
| F5500.45 | TR225×4 | 15,200 | 312 | 45 | 8 | 227 | 280 | 9 |
| F5500.46 | TR230×4 | 15,500 | 318 | 45 | 8 | 232 | 285 | 9 |
| F5500.47 | TR235×4 | 16,200 | 326 | 46 | 8 | 237 | 291 | 10 |
| F5500.48 | TR240×4 | 16,500 | 330 | 46 | 9 | 242 | 296 | 10 |
| F5500.50 | TR250×4 | 17,600 | 342 | 46 | 9 | 252 | 307 | 10 |
| F5500.52 | TR260×4 | 18,800 | 356 | 47 | 9 | 262 | 319 | 11 |
| F5500.54 | TR270×4 | 19,800 | 368 | 48 | 9 | 272 | 330 | 12 |
| F5500.56 | TR280×4 | 21,100 | 380 | 49 | 9 | 282 | 341 | 12 |
| F5500.58 | TR290×4 | 22,400 | 390 | 49 | 9 | 292 | 353 | 13 |
| F5500.60 | TR300×4 | 23,600 | 404 | 51 | 10 | 302 | 364 | 14 |
-
油圧ナットはベアリングヒーターやベアリングの焼き嵌め不要。
-
ボルト・ネジ径は超大型サイズの直径1,000mm（TR1,000×8）まで製造できます。
