封入連結型・丸ナットタイプ

封入連結型・多角形タイプ

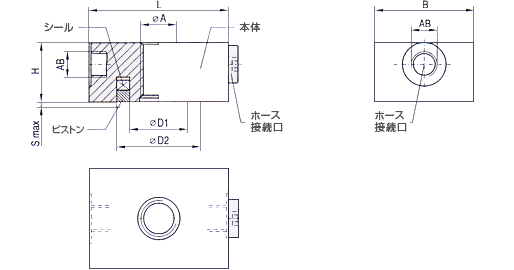

油圧ナットの複数連結・多角形型｜油圧ナット（六角形型）

多角形型（四角・六角型）FA5100 - 最高使用油圧：40MPa
型番	ボルト径 A（mm）	最大軸力（kN）	受圧面積（mm² ）	長さL （mm）	幅B （mm）	高さH （mm）	ピストン径 D1（mm）	ピストン径 D2（mm）	最大押出量（mm）
FA5100.01	M12	22	550	60	40	25	18	32	2.5
FA5100.02	M12	22	550	70	40	30	18	32	2.5
FA5100.03	M18	26	643	70	50	30	25	38	2.5
FA5100.04	M18	26	643	70	50	35	25	38	5
FA5100.05	M36	70	1,759	80	80	50	46	66	4
FA5100.06	M30	82	2,062	80	80	45	40	65	2.5
FA5100.07	M25	60	1,501	90	70	40	35	56	2.5
FA5100.08	M25	60	1,501	90	70	40	35	56	2.5
FA5100...	M100	特注

油圧封入型は油圧ナット内部に高圧オイルが残存して軸力を保持して締結。
だから、ナットを回さず締結できる、機械ロックも不要です！
ボルト締め緩め作業の頻度が高いボルト締結（1ヵ月1回以上）にお勧め。
ボルトの締付け部分の長さが短かい、ボルト径の1d以下でも締結できます！
外形を四角形、六角形、八角形などに製造できます。
こちらのボルト周りの寸法をご記入の上ご相談ください。
