油圧ナット・封入連結型の仕様寸法

HOME > 油圧ナットTOP > 封入連結型の仕様

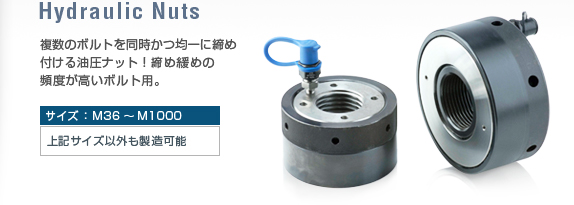

油圧ナットの複数連結型は、複数のボルトを同時かつ均一に締め付ける。

封入連結型・丸ナットタイプ 封入連結型・多角形タイプ

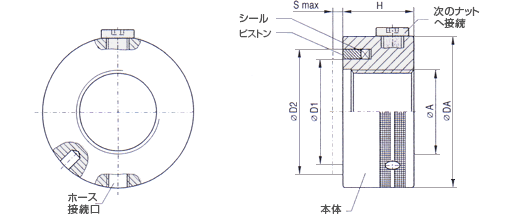

油圧ナット・油圧封入連結型 A4900の仕様・寸法

油圧ナット・複数連結型|ボルト締付け

作動口:側面タイプFA4900 - 最高使用油圧:70MPa
型番 ボルト径
A(mm)
最大軸力
(kN)
受圧面積
(mm² )
外径DA
(mm)
高さH
(mm)
ピストン径
D1(mm)
ピストン径
D2(mm)
FA4900.05 M36 123 1,759 83 60 46 66
FA4900.07 M52 158 2,262 100 60 62 82
FA4900.08 M68 198 2,827 120 60 80 100
FA4900.09 M80 231 3,299 135 60 95 115
FA4900.10 M100 239 3,421 155 60 112 130
FA4900.11 M125 360 5,149 185 60 138 160
FA4900.12 M140 363 5,184 205 60 155 175
FA4900.13 M165 418 5,969 230 60 180 200
FA4900.14 M185 466 6,660 252 60 202 222
FA4900.15 M200 625 8,934 270 60 215 240
FA4900.16 M225 901 12,868 302 60 240 272
FA4900.17 M245 749 10,701 315 60 260 285
FA4900.18 M260 973 13,902 340 65 280 310
FA4900.19 M280 1,039 14,844 360 65 300 330
FA4900.20 M310 1,378 19,679 400 70 330 366
FA4900.21 M340 1,671 23,876 440 70 360 400
FA4900.22 M370 1,106 15,806 455 70 390 415
FA4900.23 M400 1,435 20,499 490 75 420 450
FA4900... M1,000 特注
  • 油圧封入型は油圧ナット内部に高圧オイルが残存して軸力を保持して締結。
    だから、ナットを回さず締結できます!機械ロックも不要です。

  • ボルト締め緩め作業の頻度が高いボルト締結(1ヵ月1回以上)にお勧め。

  • 連結することで複数のボルトを同時に締め付けができます。均一で軸力がバラつきません。

  • ボルトの締付け部分の長さが短かい、ボルト径の1d以下でも締結できます!

  • 最大押出し量(ストローク):10mm

  • こちらのボルト周りの寸法をご記入の上ご相談ください。

ページ先頭へ

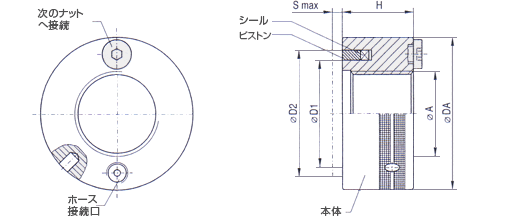

油圧ナット・油圧封入連結型 A4950の寸法(上面タイプ)

油圧ナット・複数連結型|ボルト締付け

作動口:上面タイプFA4950 - 最高使用油圧:70MPa
型番 ボルト径
A(mm)
最大軸力
(kN)
受圧面積
(mm² )
外径DA
(mm)
高さH
(mm)
ピストン径
D1(mm)
ピストン径
D2(mm)
FA4950.05 M36 123 1,759 83 60 46 66
FA4950.07 M52 158 2,262 100 60 62 82
FA4950.08 M68 198 2,827 120 60 80 100
FA4950.09 M80 231 3,299 135 60 95 115
FA4950.10 M100 239 3,421 155 60 112 130
FA4950.11 M125 360 5,149 185 60 138 160
FA4950.12 M140 363 5,184 205 60 155 175
FA4950.13 M165 418 5,969 230 60 180 200
FA4950.14 M185 466 6,660 252 60 202 222
FA4950.15 M200 625 8,934 270 60 215 240
FA4950.16 M225 901 12,868 302 60 240 272
FA4950.17 M245 749 10,701 315 60 260 285
FA4950.18 M260 973 13,902 340 65 280 310
FA4950.19 M280 1,039 14,844 360 65 300 330
FA4950.20 M310 1,378 19,679 400 70 330 366
FA4950.21 M340 1,671 23,876 440 70 360 400
FA4950.22 M370 1,106 15,806 455 70 390 415
FA4950.23 M400 1,435 20,499 490 75 420 450
FA4950... M1,000 特注
  • 最大押出し量(ストローク):10mm

  • 軸力 10kN=1tonf

  • 上記以外のボルトサイズや特別仕様も製造できます。お問い合わせください。
