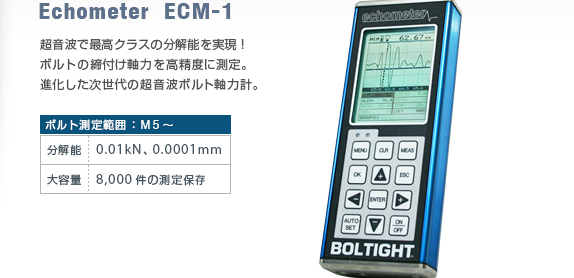

超音波ボルト軸力計 ECM-1の特長

ECM-1は超音波ボルト軸力計では最高クラスの高分解能

「軸力 0.01kN、伸長 0.0001mm 」を実現。ボルトの締付け力を高精度
に軸力測定

超音波の波形と検出点を簡単オートセット機能

複雑な操作は不要! オートセットボタンを押すだけで【自動的にゲイン値
を調整し、波形と検出点を最適化します】簡単に超音波軸力測定ができます。

軸力計に温度自動補正機能内蔵

温度センサーが温度を感知して自動で音速の変化を補正。

大容量 8000件のデータ保存

ボルトグループ、波形、ボルト軸力、伸長、時間(ナノ秒)、応力、歪みの測定
データを保存。

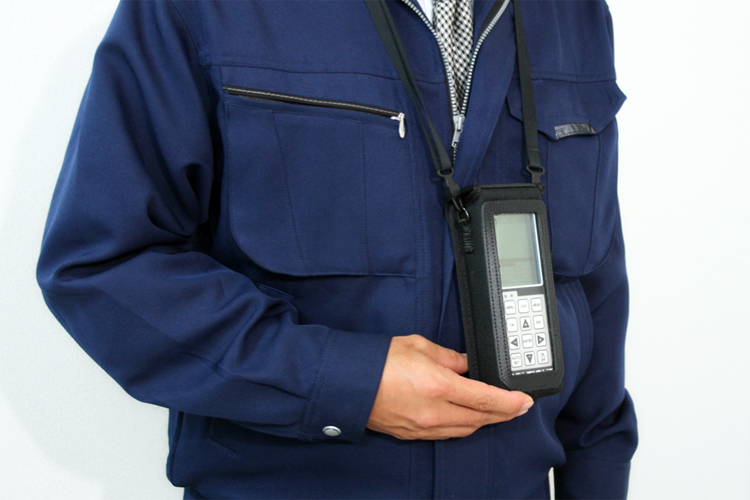

手のひらサイズの超音波ボルト軸力計で小型軽量320g!

小型軽量の軸力計に首かけタイプの携帯ストラップ付きで高所作業や足場の悪い現場でも
「両手が空くため安全」です。

ボルトの測定範囲

ボルト径:M5以上、全長:25.4mm~2435 mmまで測定可能。

リミットアラーム機能

HI / LOW リミットアラーム許容値設定、LED表示、バーグラフ。

超音波軸力計の使い方 出張指導サービス付き

軸力計の使い方出張指導も行っておりますので初めてのご利用でも
ご安心ください。

超音波軸力計エコーメーターECM-1は【販売・レンタル】ともに可能

超音波ボルト軸力計の活用例(ご購入を検討されている方へ)

  • ボルト締めのトルク値や回転角度を決定する指針に。トルク管理では締め付けトルクが一定でも摩擦の影響を受けて軸力はバラつきます。軸力測定によって実際のボルト軸力値から締付けトルクの決定にも活用。

  • フランジボルトの締め付け軸力のバラつきの確認。

  • 射出成形機や押出成形機の金型のボルト締結力の確認。

  • 超音波ボルト軸力計で軸力測定をしながらボルト締めをすることで高精度な軸力管理が可能。

  • 経年変化によるボルト残留軸力の確認。

  • ひずみゲージでは測定困難な小さなボルトや現場でのボルト軸力測定にも活躍。歪みゲージのように全てのボルトを校正する必要がないので、多くのボルト軸力をスピーディーに測定できます。

  • 非破壊でボルトの軸力測定ができます。

  • 油圧トルクレンチVS型を使用してボルトを締め付けながら「リアルタイムに軸力測定」が可能。「トルク工具で軸力管理」ができます。

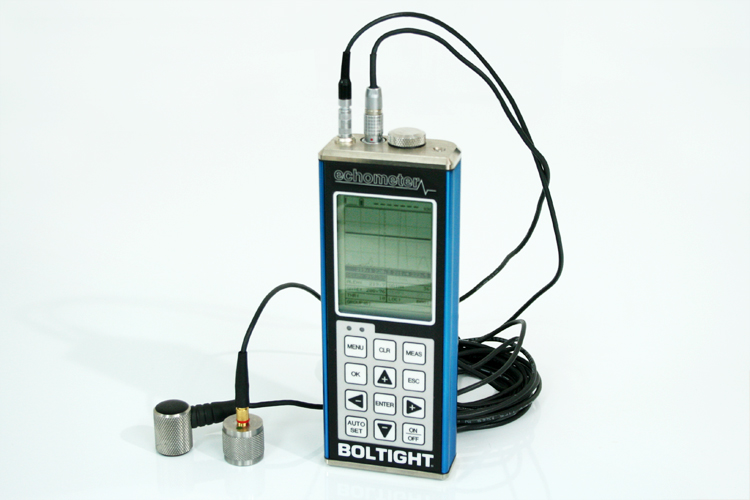

超音波ボルト軸力計ECM-1 エコーメーター

超音波軸力計 エコーメーター
軸力 0.01kN、伸長 0.0001mm

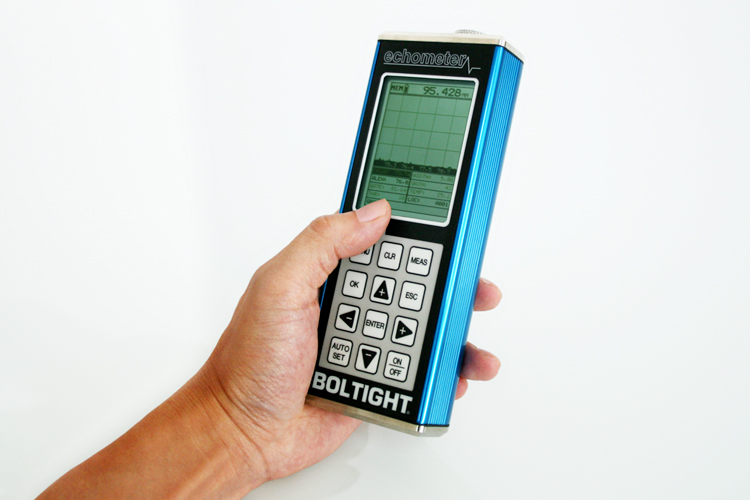

小型軽量320gの超音波軸力計

超軽量320g、手のひらサイズ
の小型で高精度。

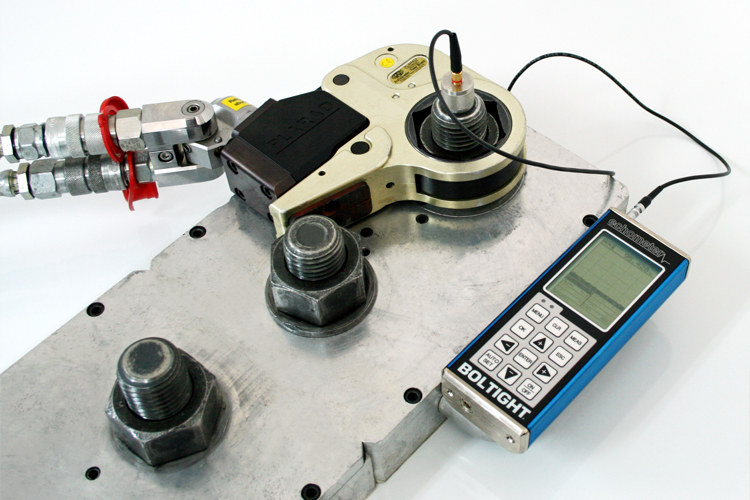

ボルト軸力測定をしながら油圧トルクレンチで角度締め

油圧レンチVS型でボルトを締付ながらリアルタイムに測定。

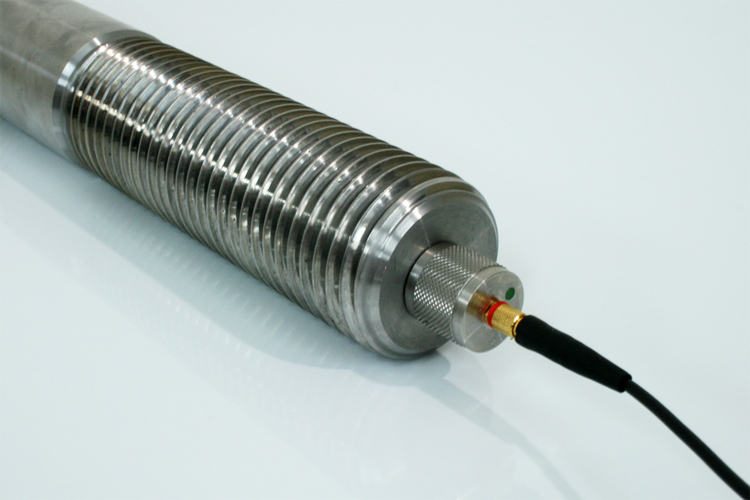

軸力計のマグネット式超音波センサー

マグネット式超音波センサー

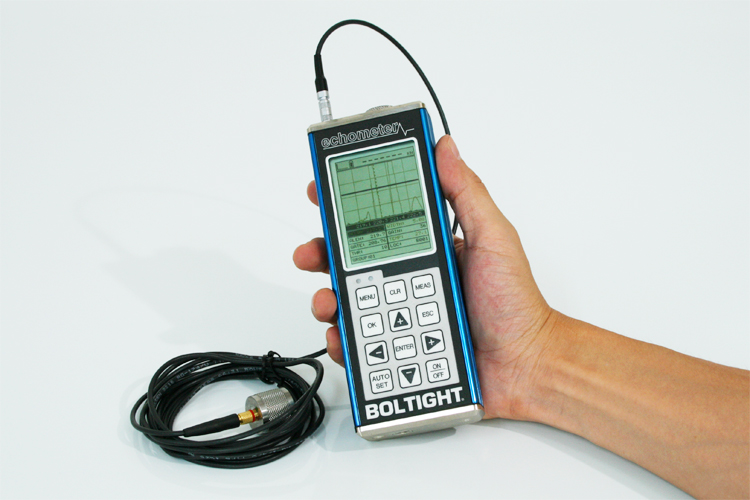

超音波軸力計と超音波センサー(トランスデューサ)

超音波センサー標準付属

ボルト軸力計の携帯キャリングケース

携帯キャリングケース付き 。
