グリスポンプ型・側面タイプ

グリスポンプ型・上面タイプ

作動口：上面タイプFA4800 - 最高使用油圧：70MPa
型番	ボルト径 A（mm）	最大軸力 （kN）	受圧面積 （mm² ）	外径DA （mm）	高さH （mm）	ピストン径 D1（mm）	ピストン径 D2（mm）
FA4800.05	M36	123	1,759	80	50	46	66
FA4800.07	M52	158	2,262	96	50	62	82
FA4800.08	M68	198	2,827	116	50	80	100
FA4800.09	M80	231	3,299	132	50	95	115
FA4800.10	M100	239	3,421	150	50	112	130
FA4800.11	M125	360	5,149	180	50	138	160
FA4800.12	M140	363	5,184	195	50	155	175
FA4800.13	M165	418	5,969	220	50	180	200
FA4800.14	M185	466	6,660	242	50	202	222
FA4800.15	M200	625	8,934	260	50	215	240
FA4800.16	M225	901	12,868	292	50	240	272
FA4800.17	M245	749	10,701	305	50	260	285
FA4800...	M1,000	特注

• 油圧ナットを緩める時はグリス排出口から内部のグリスを排出します。

• 最大押出し量（ストローク）：4mm

• こちらのボルト周りの寸法をご記入の上ご相談ください。

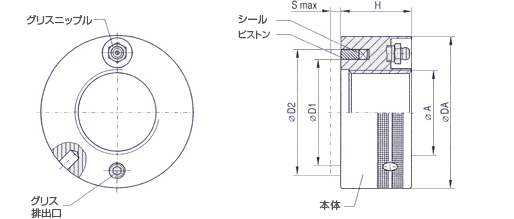

作動口：上面タイプFA4850 - 最高使用油圧：70MPa
型番	ボルト径 A（mm）	最大軸力 （kN）	受圧面積 （mm² ）	外径DA （mm）	高さH （mm）	ピストン径 D1（mm）	ピストン径 D2（mm）
FA4850.05	M36	123	1,759	83	60	46	66
FA4850.07	M52	158	2,262	100	60	62	82
FA4850.08	M68	198	2,827	120	60	80	100
FA4850.09	M80	231	3,299	135	60	95	115
FA4850.10	M100	239	3,421	155	60	112	130
FA4850.11	M125	360	5,149	185	60	138	160
FA4850.12	M140	363	5,184	205	60	155	175
FA4850.13	M165	418	5,969	230	60	180	200
FA4850.14	M185	466	6,660	252	60	202	222
FA4850.15	M200	625	8,934	270	60	215	240
FA4850.16	M225	901	12,868	302	60	240	272
FA4850.17	M245	749	10,701	315	60	260	285
FA4850.18	M260	973	13,902	340	65	280	310
FA4850.19	M280	1,039	14,844	360	65	300	330
FA4850.20	M310	1,378	19,679	400	70	330	366
FA4850.21	M340	1,671	23,876	440	70	360	400
FA4850.22	M370	1,106	15,806	455	70	390	415
FA4850.23	M400	1,435	20,499	490	75	420	450
FA4850...	M1,000	特注

• 油圧ナットを緩める時はグリス排出口から内部のグリスを排出します。

• 最大押出し量（ストローク）：10mm
