油圧ナット・グリスポンプ型の仕様寸法

HOME > 油圧ナットTOP > グリスポンプ型・側面タイプ

油圧ナット・グリスポンプ型はナット内蔵の油圧機能でボルトを引張って締結する画期的なナット

グリスポンプ型・側面タイプ グリスポンプ型・上面タイプ

油圧ナット・グリスポンプ型 A4700の寸法

油圧ナット・グリスポンプ型|ボルト締付

作動口:側面タイプFA4700 - 最高使用油圧:70MPa
型番 ボルト径
A(mm)
最大軸力
(kN)
受圧面積
(mm² )
外径DA
(mm)
高さH
(mm)
ピストン径
D1(mm)
ピストン径
D2(mm)
FA4700.05 M36 123 1,759 80 50 46 66
FA4700.07 M52 158 2,262 96 50 62 82
FA4700.08 M68 198 2,827 116 50 80 100
FA4700.09 M80 231 3,299 132 50 95 115
FA4700.10 M100 239 3,421 150 50 112 130
FA4700.11 M125 360 5,149 180 50 138 160
FA4700.12 M140 363 5,184 195 50 155 175
FA4700.13 M165 418 5,969 220 50 180 200
FA4700.14 M185 466 6,660 242 50 202 222
FA4700.15 M200 625 8,934 260 50 215 240
FA4700.16 M225 901 12,868 292 50 240 272
FA4700.17 M245 749 10,701 305 50 260 285
FA4700... M1,000 特注
ページ先頭へ

油圧ナット・グリスポンプ型 A4750

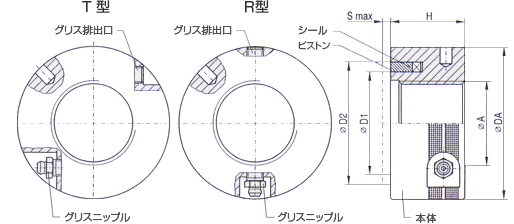

油圧ナット・グリスポンプ型|ボルト締付

作動口:側面タイプFA4750 - 最高使用油圧:70MPa
型番 ボルト径
A(mm)
最大軸力
(kN)
受圧面積
(mm² )
外径DA
(mm)
高さH
(mm)
ピストン径
D1(mm)
ピストン径
D2(mm)
FA4750.05 M36 123 1,759 83 60 46 66
FA4750.07 M52 158 2,262 100 60 62 82
FA4750.08 M68 198 2,827 120 60 80 100
FA4750.09 M80 231 3,299 135 60 95 115
FA4750.10 M100 239 3,421 155 60 112 130
FA4750.11 M125 360 5,149 185 60 138 160
FA4750.12 M140 363 5,184 205 60 155 175
FA4750.13 M165 418 5,969 230 60 180 200
FA4750.14 M185 466 6,660 252 60 202 222
FA4750.15 M200 625 8,934 270 60 215 240
FA4750.16 M225 901 12,868 302 60 240 272
FA4750.17 M245 749 10,701 315 60 260 285
FA4750.18 M260 973 13,902 340 65 280 310
FA4750.19 M280 1,039 14,844 360 65 300 330
FA4750.20 M310 1,378 19,679 400 70 330 366
FA4750.21 M340 1,671 23,876 440 70 360 400
FA4750.22 M370 1,106 15,806 455 70 390 415
FA4750.23 M400 1,435 20,499 490 75 420 450
FA4750... M1,000 特注
  • 油圧ナットを緩める時はグリス排出口から内部のグリスを排出します。

  • 最大押出し量(ストローク):10mm

油圧ナットのグリスポンプ型 側面タイプ

油圧ナット グリスポンプ側面型

油圧ナットとグリスポンプ

油圧ナットとグリスポンプ

グリスポンプと接続してボルト締結

グリスポンプと接続して締結
