油圧ナット・油圧封入型の仕様寸法

HOME > 油圧ナットTOP > 油圧封入型の仕様

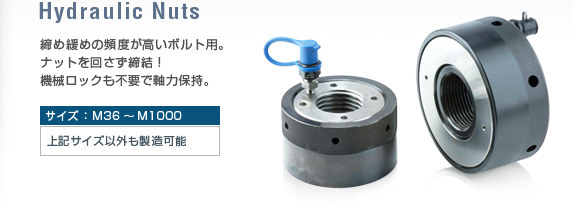

封入型は、締め緩めの頻度が高いボルト締め付けにお勧め。

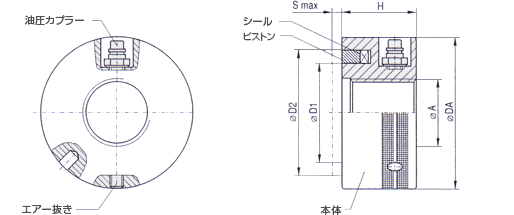

油圧ナット・油圧封入型 FA5300の仕様寸法

油圧ナット・油圧封入型|ボルト締付け

作動口:側面タイプFA5300 - 最高使用油圧:70MPa
型番 ボルト径
A(mm)
最大軸力
(kN)
受圧面積
(mm² )
外径DA
(mm)
高さH
(mm)
ピストン径
D1(mm)
ピストン径
D2(mm)
FA5300.05 M36 375 5,360 140 85 80 115
FA5300.07 M60 412 5,890 165 85 110 140
FA5300.09 M80 478 6,833 185 85 130 160
FA5300.10 M100 544 7,775 205 85 150 180
FA5300.11 M125 610 8,718 230 85 170 200
FA5300.12 M140 676 9,660 250 85 190 220
FA5300.13 M165 895 12,782 280 85 215 250
FA5300.15 M200 901 12,868 305 85 240 272
FA5300.17 M240 973 13,902 345 85 280 310
FA5300.19 M280 1,451 20,735 385 90 310 350
FA5300.20 M310 1,583 22,619 415 90 340 380
FA5300.21 M330 1,671 23,876 435 90 360 400
FA5300.22 M370 1,847 26,389 475 90 400 440
FA5300.23 M410 2,023 28,903 515 95 440 480
FA5300.24 M430 2,111 30,159 535 100 460 500
FA5300... M1,000 特注
  • 油圧封入型は油圧ナット内部に高圧オイルが残存して軸力を保持して締結。
    だから、ナットを回さず締結できます!機械ロックも不要です。

  • ボルト締め緩め作業の頻度が高いボルト締結(1~2週間に1回以上メンテ)にお勧め。

  • 連結することで複数のボルトを同時に締め付けができます。均一で軸力がバラつきません。

  • ボルトの締付け部分の長さが短かい、ボルト径の1d以下でも締結できます!

  • 最大押出し量(ストローク):10mm

ページ先頭へ

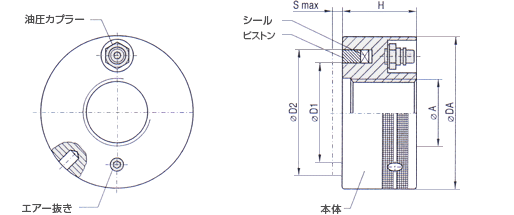

油圧ナット・油圧封入型 A5400の仕様寸法(上面タイプ)

油圧ナット・油圧封入型|ボルト締付け

作動口:上面タイプFA5400 - 最高使用油圧:70MPa
型番 ボルト径
A(mm)
最大軸力
(kN)
受圧面積
(mm² )
外径DA
(mm)
高さH
(mm)
ピストン径
D1(mm)
ピストン径
D2(mm)
FA5300.05 M36 247 3,534 116 85 60 90
FA5400.07 M55 375 5,360 140 85 80 115
FA5400.09 M85 412 5,890 165 85 110 140
FA5400.10 M105 478 6,833 185 85 130 160
FA5400.11 M125 544 7,775 205 85 150 180
FA5400.12 M145 610 8,718 230 85 170 200
FA5400.13 M165 676 9,660 250 85 190 220
FA5400.14 M185 895 12,782 280 85 215 250
FA5400.15 M210 901 12,868 305 85 240 272
FA5400.17 M250 973 13,902 345 85 280 310
FA5400.19 M280 1,451 20,735 385 90 310 350
FA5400.20 M310 1,583 22,619 415 90 340 380
FA5400.21 M330 1,671 23,876 435 90 360 400
FA5400.22 M370 1,847 26,389 475 90 400 440
FA5400.23 M410 2,023 28,903 515 100 440 480
FA5400.24 M430 2,111 30,159 535 100 460 500
FA5400... M1,000 特注
  • 最大押出し量(ストローク):10mm

  • 上記以外のボルトサイズや特別仕様も製造できます。お問い合わせください。

油圧ナット・油圧封入型(PDF)
ボルト周り寸法記入表(PDF)
  (こちらのボルト周り寸法・見積依頼書をご記入の上ご相談ください。)
