高圧油圧パイプ

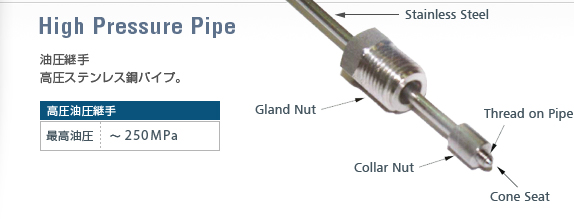

高圧油圧パイプ(高圧継手)の仕様

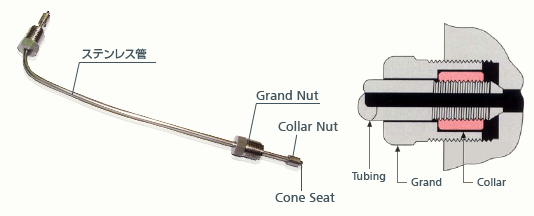

高圧パイプ・高圧継手

高圧油圧パイプの取り付け方法

高圧油圧パイプ   高圧パイプ取り付け

パッキン押さえナットを引き戻し。先端を差込。



パッキン押さえナットを進め、オネジを回します。

高圧パイプ取り付け   油圧継手

現段階ではまだ仮締めです。本締めしないでください。

反対側の取り付け。同じくパッキン押さえナットを引き戻してください。

高圧油圧継手   高圧パイプ

パッキン押さえナットを完全に回します

パッキン押さえナットを本締めします。

高圧油圧パイプの使用事例

高圧油圧パイプの連結   高圧油圧パイプ

高圧パイプ接続例。油圧ナットの複数連結に使用。



高圧油圧パイプ(ステンレス製)
